020 CRの製品特長
-

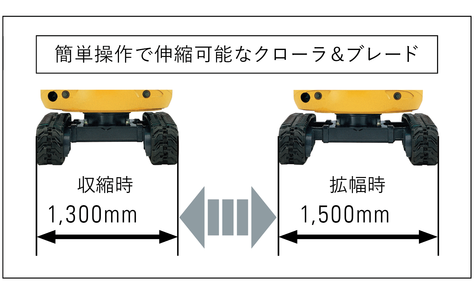

作業の幅を広げる拡幅機構。
油圧により簡単にクローラ全幅が1300ｍｍ～1500ｍｍまで変えられるクローラのスライド式拡幅機構を採用しています。収縮時には狭所進入や搬送性が高く、拡幅時には高い安定性を確保します。またクローラ幅に合わせてブレード幅も伸縮できます。
-

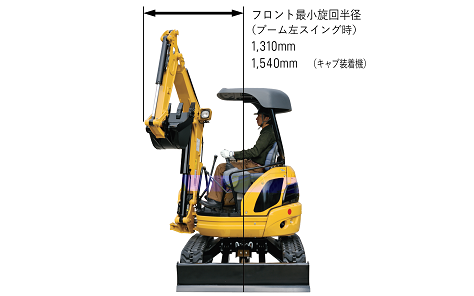

狭い場所でも安心な後方超小旋回。
後端旋回半径710ｍｍ（キャブ装着機は760ｍｍ）に加え、フロント最小旋回半径もコンパクト。また機体幅1400ｍｍで軽四ダンプが通る道幅があれば走行できます。
-

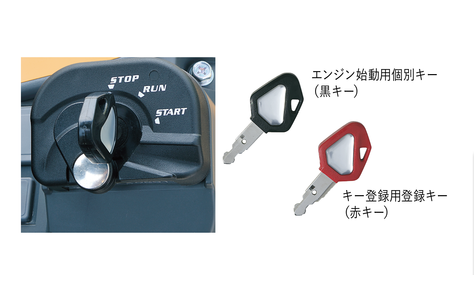

盗難防止装置「SSキー」を標準装備。
キーに埋め込まれたICチップのキーナンバーを機体が認識することで、はじめてエンジンが始動する盗難防止システムです。電気・油圧・燃料の3系統をロックでき、キー形状が同一でも未登録キーではエンジン始動ができないため安心です。
-

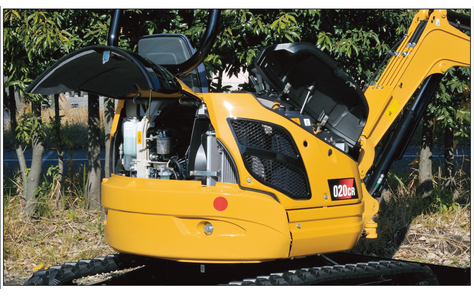

優れたサービス・メンテナンス性。
後部と右サイドカバーは開口部が大きなフルオープンタイプでエンジン周りや燃料などの点検整備箇所は地上から安全にアクセスできます。旋回部への給脂は一カ所にまとめた集中リモート式です。
020 CRのスペック
主要諸元
| キャノピ | キャブ | ||||
|---|---|---|---|---|---|
| ラバーベルト | ダブルグローサ | ラバーベルト | ダブルグローサ | ||
| 機械質量 | 1,980kg | 2,040kg | 2,100kg | 2,160kg | |
| 機体質量 | 1,550kg | 1,610kg | 1,670kg | 1,730kg | |
| 標準バケット容量 | 0.066m3（新JIS） | 0.066m3（新JIS） | 0.066m3（新JIS） | 0.066m3（新JIS） | |
| 標準バケット幅 | 450mm（サイドカッタ無：400mm） | 450mm （サイドカッタ無：400mm） |
450mm（サイドカッタ無：400mm） | 450mm（サイドカッタ無：400mm） | |
| 掘削力 | アーム | 13.2kN（1,350kgf） | 13.2kN（1,350kgf） | 13.2kN（1,350kgf） | 13.2kN（1,350kgf） |
| バケット | 18.4kN（1,880kgf） | 18.4kN（1,880kgf） | 18.4kN（1,880kgf） | 18.4kN（1,880kgf） | |
| 旋回速度 | 9.6min-1(rpm) | 9.6min-1(rpm) | 9.6min-1(rpm) | 9.6min-1(rpm) | |
| 走行速度 [ 高速 / 低速 ] | 4.2km/h／2.2km/h | 4.2km/h／2.2km/h | 4.2km/h／2.2km/h | 4.2km/h／2.2km/h | |
| 登坂能力 | 30度 | 30度 | 30度 | 30度 | |
| 接地圧 | 24.5kPa（0.25kgf/m2） | 25.2kPa（0.26kgf/m2） | 26.0kPa（0.27kgf/m2） | 26.7kPa（0.27kgf/m2） | |
| エンジン | 名称 | クボタ D1105-Ｋ3Aディーゼルエンジン | クボタ D1105-Ｋ3Aディーゼルエンジン | クボタ D1105-Ｋ3Aディーゼルエンジン | クボタ D1105-Ｋ3Aディーゼルエンジン |
| 形式 | 4サイクル水冷直列3気筒 | 4サイクル水冷直列3気筒 | 4サイクル水冷直列3気筒 | 4サイクル水冷直列3気筒 | |
| 総行程容量 | 1.123L | 1.123L | 1.123L | 1.123L | |
| 定格出力/回転数 | 14.0kW（19PS）／2,200min-1（2,200rpm） | 14.0kW（19PS）／2,200min-1（2,200rpm） | 14.0kW（19PS）／2,200min-1（2,200rpm） | 14.0kW（19PS）／2,200min-1（2,200rpm） | |
| 油圧機器 | ポンプ形式 | 可変容量ピストン式×2＋定容量歯車式×1 | 可変容量ピストン式×2＋定容量歯車式×1 | 可変容量ピストン式×2＋定容量歯車式×1 | 可変容量ピストン式×2＋定容量歯車式×1 |
| リリーフバルブ設定圧 | 21.6MPa（220kgf/cm2） | 21.6MPa（220kgf/cm2） | 21.6MPa（220kgf/cm2） | 21.6MPa（220kgf/cm2） | |
| 容量 | 燃料タンク（軽油） | 28L | 28L | 28L | 28L |
| ハイドロリックオイル | 37L（全量） | 37L（全量） | 37L（全量） | 37L（全量） | |
| エンジンオイルパン | 4.4L（フィルタ含） | 4.4L（フィルタ含） | 4.4L（フィルタ含） | 4.4L（フィルタ含） | |
| 冷却水 | 3.0L（リザーバタンク 0.6L） | 3.0L（リザーバタンク 0.6L） | 3.0L（リザーバタンク 0.6L） | 3.0L（リザーバタンク 0.6L） | |

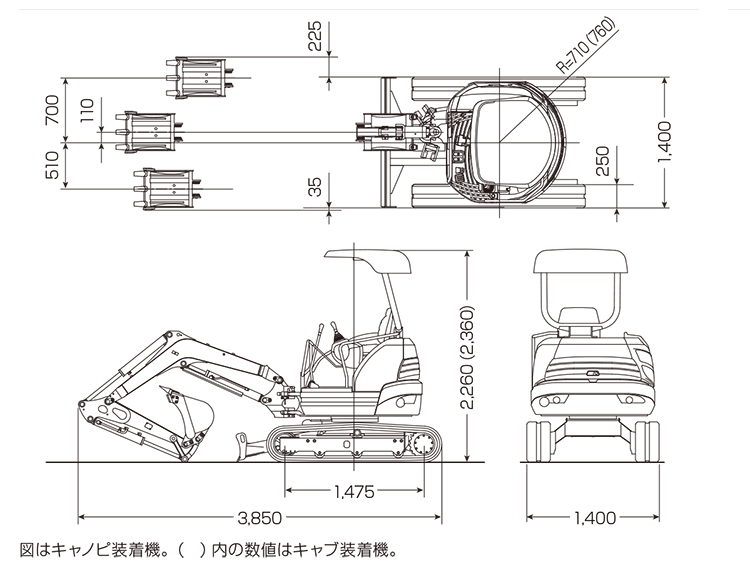

| キャノピ | キャブ | ||
|---|---|---|---|
| 輸送時 | 全長 | 3,850mm | 3,850mm |
| 全幅 | 1,400mm | 1,400mm | |
| 全高 | 2,260mm | 2,360mm | |
| 最低地上高 | 265mm | 265mm | |
| 後端旋回半径 | 710mm | 760mm | |
| クローラ全長 | 1,860mm | 1,860mm | |
| クローラ全幅 | 1,400mm | 1,400mm | |

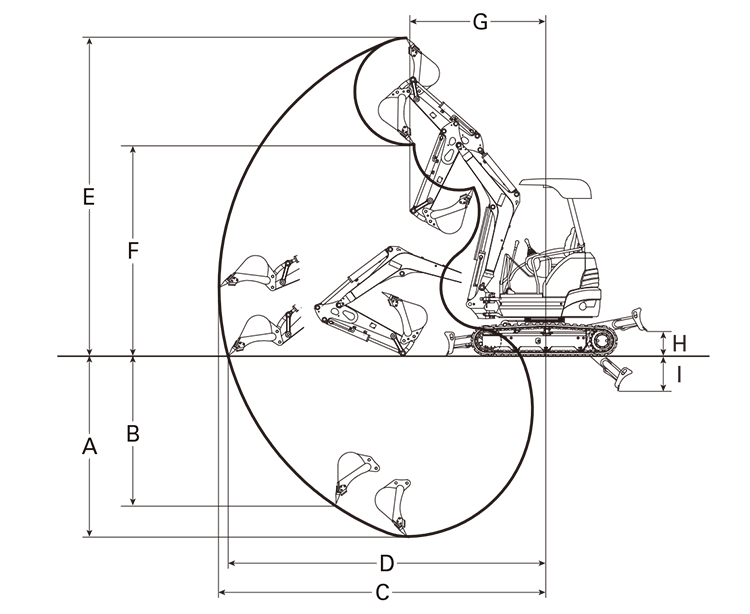

| キャノピ | キャブ | ||
|---|---|---|---|
| A 最大掘削深さ | 2,320mm | 2,320mm | |
| B 最大垂直掘削深さ | 1,900mm | 1,900mm | |
| C 最大掘削半径 | 4,140mm | 4,140mm | |
| D 床面最大掘削半径 | 4,030mm | 4,030mm | |
| E 最大掘削高さ | 4,040mm | 3,630mm | |
| F 最大ダンプ高さ | 2,680mm | 2,360mm | |
| G フロント最小旋回半径 | 1,700mm（左スイング時：1,310mm） | 1,970mm（左スイング時：1,540mm） | |
| 最大オフセット量 | 左：510mm／右：700mm | 左：510mm／右：700mm | |
| ブームスイング角度 | 左：75度／右：55度 | 左：75度／右：55度 | |
| 最大トラック外側掘削幅 | 左：35mm／右：225mm | 左：35mm／右：225mm | |
| ブレード | 幅 | 1,400mm | 1,400mm |
| 高 さ | 292mm | 292mm | |
| H 最大上昇量 | 320mm | 320mm | |
| I 最大下降量 | 440mm | 440mm | |
