ICT建機で「正確・早い・安全な」施工(スパルタンレース)

「Spartan Race」(5月19日(土)開催)のオフィシャルパートナーとしてコースの施工をサポート

 Catブランドの建設機械・ディーゼルエンジン等の販売・サービスを手掛ける日本キャタピラー合同会社 (本社:東京都中野区、代表職務執行者 社長・CEO:本田博人)は、2018年5月19日(土)に 東京ドイツ村(千葉県袖ヶ浦市)で開催された「SPARTAN RACE(スパルタンレース)」 におけるオフィシャルパートナーとして、テクノロジーを標準装備した 新型油圧ショベル「Cat 320」の3D機能(※)を活用し、正確・早い・安全なコース施工を支援しました。

※3D機能:CADデータと衛星等を使って建機の位置やバケットの座標を3D図面上に示しながら作業を行う
※2D機能:基準点を決め勾配・高さ・深さを設定し作業を行う

 今回の大会では、7kmのコースに22個の障害物が設置されたレース「SPRINT」と、子供向け「KIDS」が開催されました。 本大会で日本キャタピラーは建設機械の提供と目玉障害物の施工、上位者への賞品提供を行いました。

Cat 320カタログ ダウンロード

CAD図

CAD図

完成したコース

完成したコース

ICT建機で「正確・早い・安全な」施工 ~目玉障害物を施工~

測量して作成した3D CADデータを機械に設定し、マシンガイダンス機能(※)やマシンコントロール機能(※)を使って作業を行いました。
※マシンガイダンス機能:目標設計施工面どおりに施工できるようナビゲートする機能
※マシンコントロール機能:油圧の制御でブームやバケットをコントロール(半自動運転)することが可能となる機能

3D施工の様子

3D施工の様子

3Dによる施工は、丁張りが不要で、大幅に作業時間を削減できます。 今回の作業でも、通常2日以上かかる作業を1日程度で行うことができました。 また、確認等で作業エリアに人が立ち入らないため、大変安全です。

Cat 320キャブ内モニタイメージ

320キャブ内モニタイメージ

起伏の激しいコースのため、オペレータから刃先が見えない部分もありましたが、 マシンコントロール機能とキャブ内のモニタによる確認で、安全かつ正確に作業できました。

スパルタンレース コースディレクターからのコメント


「障害物のローリングマッドを作るのは国内では今回が初めてでしたが、 ICT建機の設計図通りで正確な施工は、挑戦者たちが何度も通っても崩れることなく、 最後まで力強い障害物として立ちはだかりました。また、作業がすごくスピーディーで、 スケジュールどおり進めることもできました。ICT建機の威力を感じました!」と絶賛いただきました。

賞品の提供

「SPRINT」のエリートカテゴリ男女優勝者にCatブランドのスマートフォン「S60」を、 「KIDS」上位3名にCat製品のスケールモデル等を贈呈。

Cat製品のスケールモデルは、日本キャタピラーオンラインストアでも購入が可能です。
http://store.nipponcat.co.jp/

最後に

 ICT建機による施工は、正確性や工期の短縮という効果のほかに、熟練工や人材が不足している建設業界において、 若い人材の育成を技術面からサポートしたり、作業時間の短縮による効率化により、 働き方改革や問題点の解決にもつながります。

 また今回は、i-Constructionに対応する3D機能(グレード3D)を使って施工を行いましたが、 日本キャタピラーの新型油圧ショベルCat 320は、衛星装置やCADデータを用意しなくても 現場ですぐに使用することができる2D機能もご用意しています。2D機能では、オペレータ自身が キャブ内のモニタ画面で設計面を直接描いて設定することができ、Cat 320に標準装備されている2Dベーシックのほか、 さらに複雑な断面も設定できる2Dアドバンスなど、お客様のニーズに合ったラインナップをご用意しています。

 お客様の快適な現場づくりのため、お客様のi-Construction導入や、 ICT建機の活用を積極的にサポートしていきます。

スパルタンレース大会概要

大会名称: Spartan Race Japan -Chiba Sprint/Kids-
主催:クロススポーツマーケティング株式会社/SPARTAN RACE
開催日:2018年5月19日(土)
開催場所:東京ドイツ村(千葉県袖ケ浦市永吉419)
開催レース : SPRINT(距離7km、障害物22個)KIDS(12歳以下)
大会HP:http://spartanracejapan.info/

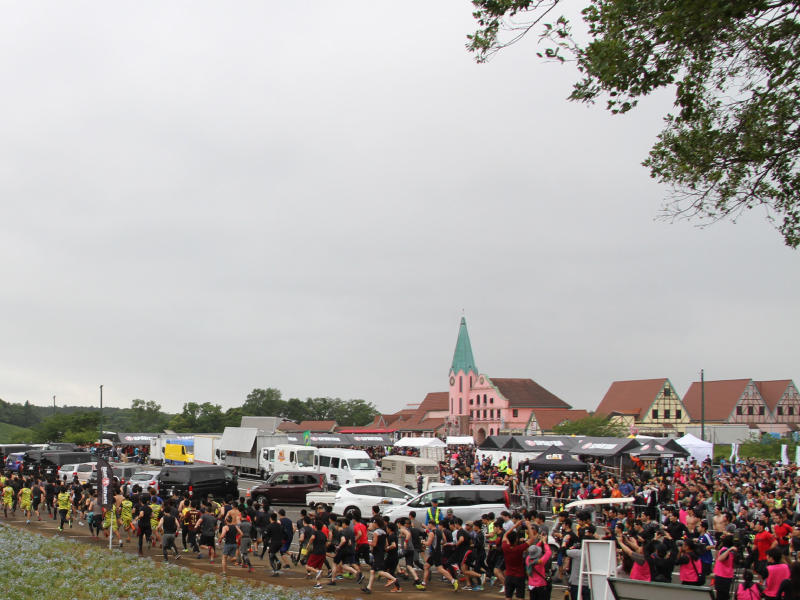

レースの様子 レースの様子

当日の様子

320

施工した新型油圧ショベル「Cat 320」

303E CR

施工のサポートやブース横に展示した「Cat 303E CR」

259D

アタッチメントを活用し、運搬などを行ったコンパクトトラックローダ「Cat 259D」

ダンクウォール

日本キャタピラーが施工した障害物「ダンクウォール」

ローリングマッド

日本キャタピラーが施工した障害物「ローリングマッド」

表彰式の様子

表彰式の様子
