304 CRの製品特長

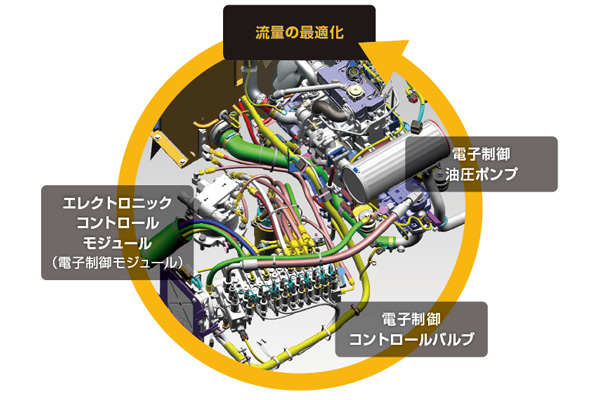

燃費最大13％低減

次世代型油圧システムの採用により、コントロールバルブの各スプールの動きや油圧ポンプの吐出量を、ジョイスティックレバーからの電気信号に合わせて電子制御します。流量の最適化が図られ、燃料消費量低減に貢献しています。
業界初テクノロジー　
（１）優れた操作性能の実現

次世代型油圧システムを採用したおかげで操作性能も向上。作業機のスピード、レバー反応速度をオペレータの好みに合わせて自在に調整できます。
業界初テクノロジー　

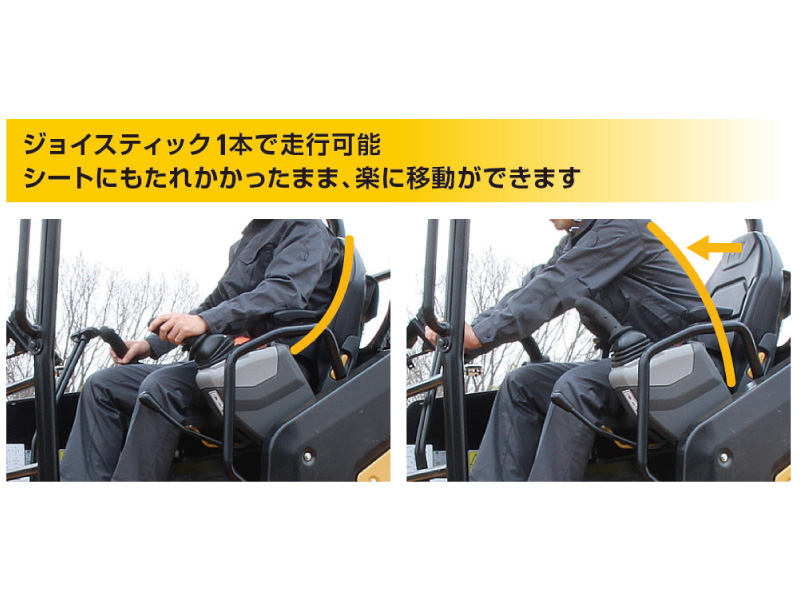

（２）スティックステアとクルーズコントロール

スティックステアは、左ジョイスティックレバー１本の操作で走行（前後進、左右操向）が可能。現場間移動、ブレード整地作業等が楽な姿勢のまま、左手１本で走行操作でき、作業効率が高まり、オペレータの疲労軽減にもつながります。また、クルーズコントロールはレバー操作なしで直進走行を実現。スティックステアモード走行時に、左ジョイスティックレバー前側のボタンを押すとその時の走行状態を維持し、操作レバーを保持しなくてもそのまま走行できます。
優れたメンテナンス

（１）チルトアップキャノピ/キャブは、運転席フロアごとチルトアップでき、機体内部のコントロールバルブ、油圧ホース、旋回モータ、オルタネータ、バッテリ等各部の点検・整備を容易かつ短時間で行えます。
（２）各種オイル、フィルタ類は交換までの間隔が長く、メンテナンスコストの節減につながります。
（３）DPF（ディーゼルパーティキュレートフィルタ）が非搭載なのでメンテナンスの手間を省くことができます。

304 CRのカスタマイズ

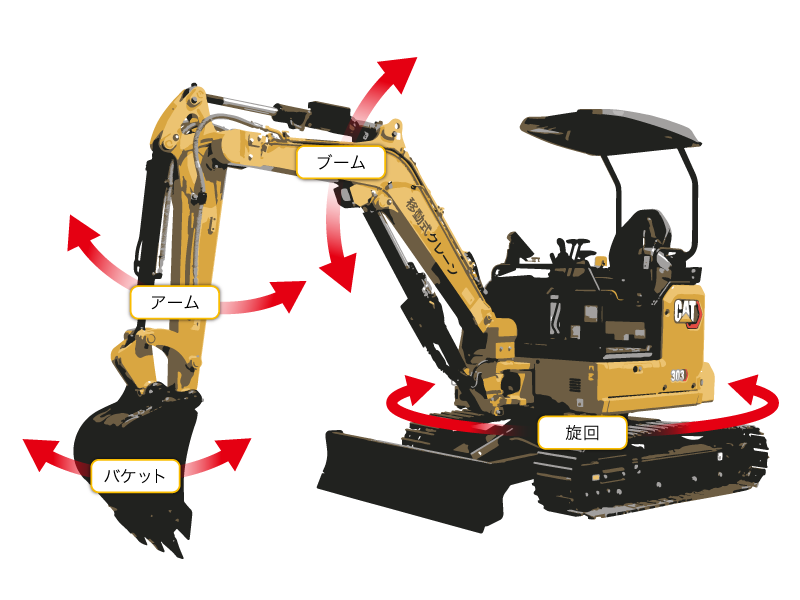

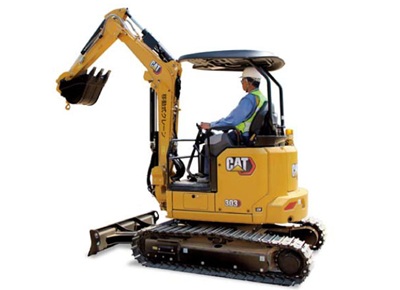

ショベルクレーン仕様

日本クレーン協会（JCA）規格に適合し、過負荷警報装置などの安全装備を搭載。吊り走行モードも装備しています。ラッチ式の採用で、フックの取り出し・収納がワンタッチで行えます。

304 CRのスペック

主要諸元

拡大する

			ソフトキャノピラバーベルト	ソフトキャノピ鉄クローラ	ROPSキャノピラバーベルト	ROPSキャノピ鉄クローラ	ROPSキャブラバーベルト	ROPSキャブ鉄クローラ
機械質量		kg	3,840	4,040	3,875	4,075	4,015	4,215
機体質量		kg	2,945	3,145	2,980	3,180	3,120	3,320
標準バケット容量		m3	0.11
標準バケット幅（サイドカッタ含む）		mm	600
掘削力	アーム	kN	21.1
掘削力	バケット	kN	35.6
旋回速度		min-1	9
走行速度高速 / 低速		km/h	4.5/2.6
登坂能力		度	30
接地圧		kPa	28.6	30.0	28.8	30.3	29.8	31.3
エンジン	名称		Cat C1.7
	総行程容積	L	1.7
	定格出力（ネット）	kW/min-1	17.6/ 2,200
油圧機器	ポンプ形式		可変容量ピストン式
油圧機器	リリーフバルブ設定圧	Mpa	24.5
容量	燃料タンク	L	45
	作動油（全量）	L	45
	エンジンオイル	L	6
	冷却水	L	7

寸法

拡大する

		ソフトキャノピラバーベルト	ROPSキャノピラバーベルト	ROPSキャブラバーベルト
A 全長（輸送時）	mm	4,880
B 全幅（輸送時）	mm	1,525
C 全高（輸送時）	mm	2,570	2,530	2,530
D 最低地上高	mm	210
E 後端旋回半径	mm	890
F クローラ全長	mm	2220
B クローラ全幅	mm	1,525/1,950 [収縮時/拡幅時]
G タンブラ中心距離	mm	1,760
H クローラ中心距離	mm	1,175/1,600 [収縮時/拡幅時]
I シュー幅	mm	350

作業範囲

拡大する

		標準アーム	ロングアーム
J 最大掘削深さ	mm	3,150	3,440
K 最大垂直掘削深さ	mm	2,700	2,870
L 最大掘削半径	mm	5,450	5,700
M 床面最大掘削半径	mm	5,310	5,560
N 最大掘削高さ	mm	5,090	5,180
O 最大ダンプ高さ	mm	3,570	3,670
P フロント最小旋回半径	mm	2,180	2,290
フロント最小旋回半径（スイング時）	mm	1,740	1,830
最大オフセット量（左）	mm	640
最大オフセット量（右）	mm	870
ブームスイング角（左）	度	75
ブームスイング角（右）	度	50
最大トラック外側掘削幅（左）	mm	ー
最大トラック外側掘削幅（右）	mm	220
ブレード幅	mm	1,950
ブレード高さ	mm	350
Q ブレード最大上昇量	mm	395
R ブレード最大下降量	mm	530
S 最大地上揚程	mm	2,840
T 最大地上揚程時作業半径	mm	3,780
U 最大地下揚程	mm	2,720
V 最大地下揚程時作業半径	mm	2,020
W 最大作業半径	mm	4,760
X 最小作業半径	mm	2,350
Y 最小作業半径時地上揚程	mm	1,550
Z フック長さ	mm	240
