336

次世代型油圧ショベル
スタンダードモデル

画期的なテクノロジーを標準装備
現場の問題を解決する
次世代型油圧ショベルが登場

336の製品特長

  • かつてない省燃費を実現させた構造改革

    EH(電気油圧式)コントロールバルブと電子制御油圧ポンプできめ細かいコントロールが可能に。パイロットポンプも廃止し、圧力損失を低減しすることに成功。 新設のスマートモードは、ロードファクタをセンシングし、作業負荷に応じて出力を低減でき、大幅な燃料消費の低減を達成。

  • 現場を変える最新テクノロジー

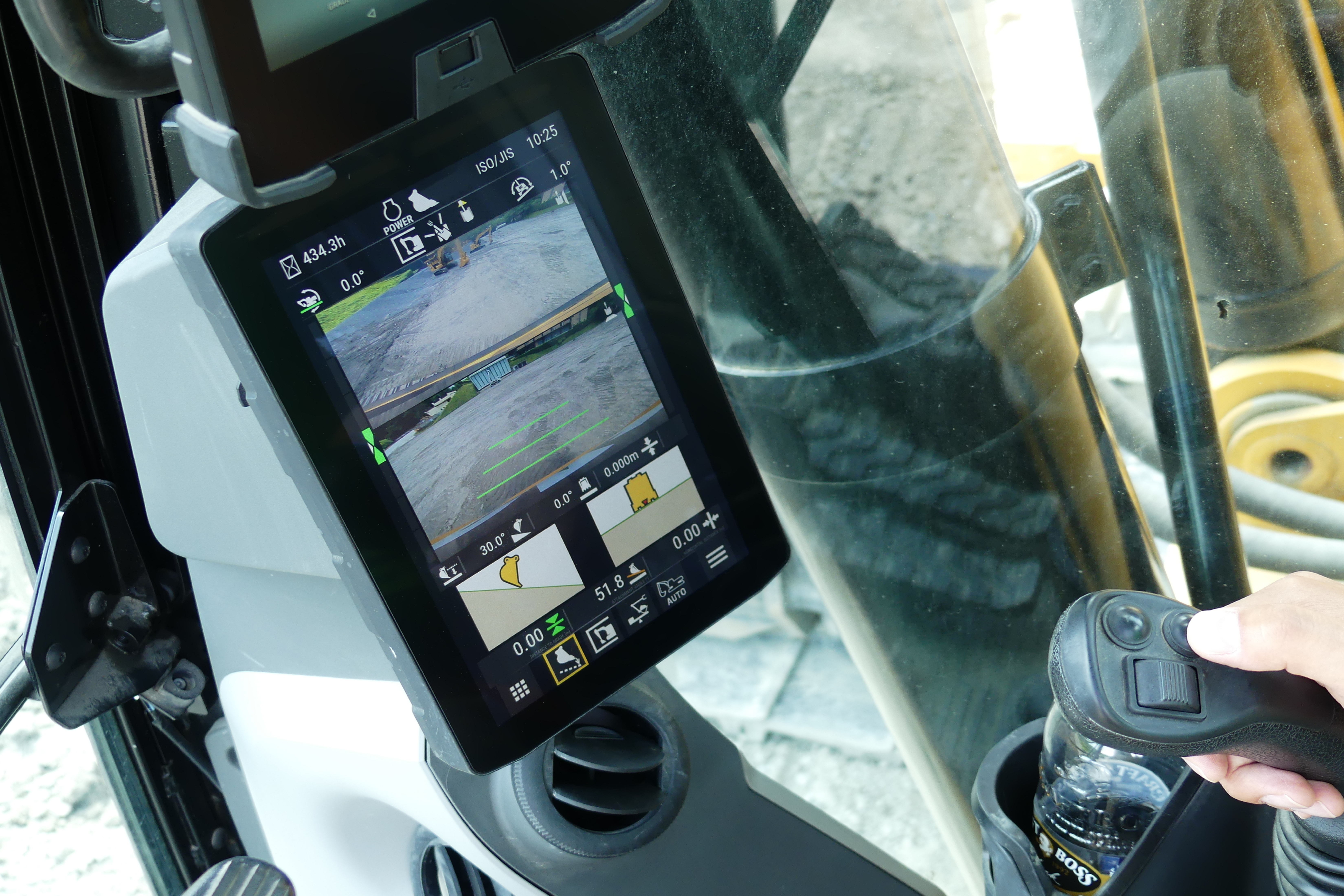

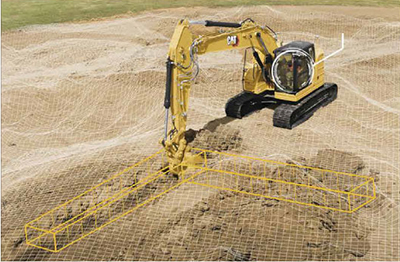

    ナビゲーションシステムのような「2Dマシンガイダンス」と油圧を制御し半自動でナビゲーションどおりに施工してくれる「マシンコントロール」を標準装備。経験の浅いオペレータでも施工品質が安定し、オペレータの疲労を軽減する上に、施工時間を大幅に短縮します。また、積載量を計量できる「ペイロード」と作業範囲を制限する「E-フェンス」まで標準装備の驚愕の1台です。

  • 新しい発想による次世代型キャブ

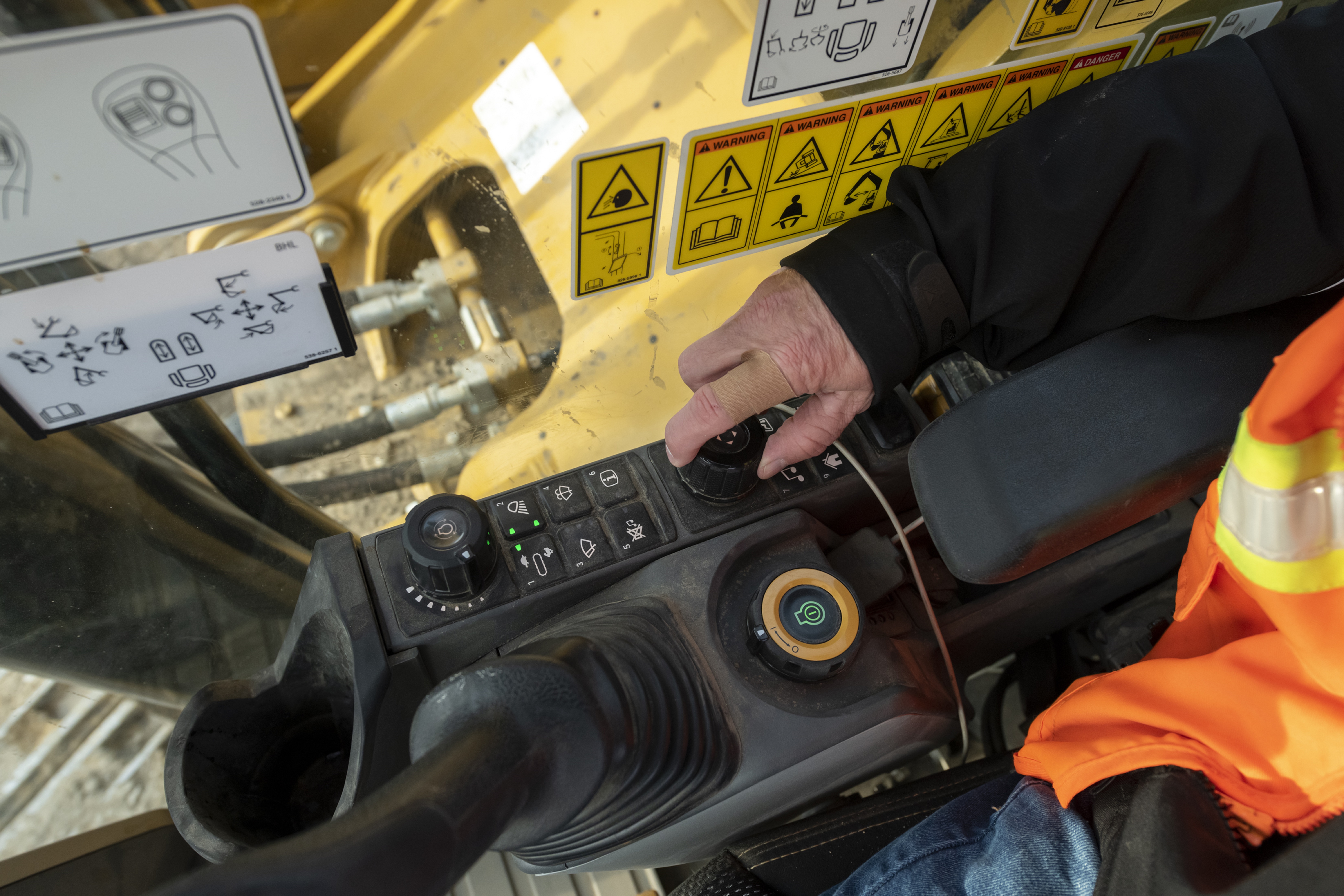

    レイアウトを大胆に新したROPS/FOPSキャブを採用しています。シートはクッション性に優れ、長時間の作業でもオペレータは疲れにくい構造となっています。 エンジンスタートも画期的なプッシュボタン式を採用。セキュリティ認証方法も複数から選択可能。 ジョイスティックのボタン割り当てもカスタマイズできるなど操作性も大幅に向上します。

  • 刷新されたメンテナンスと安全

    油圧駆動リバーシングファンを標準装備しメンテンナンスの手間を削減。 プレクリーナ一体型のエアフィルタを採用しメンテナンスが容易に。 リアビューカメラと右側カメラを標準装備し、高解像度カラーモニタで鮮明に映し出せるので死角の安全も万全。また、大型ハンドレールを装備しており、乗降の際に安全を確保することができます。

336のアタッチメント

336をより活用するワークツールアタッチメントをご案内いたします。

  • チルトバケット

    チルト機能により通常の油圧ショベルでは対応できない左右の傾きにも対応。320/323 NEXT Generationはチルトアシスト機能が標準装備となり、3D施工ではチルトも含めたマシンコントロールが可能。

  • 強化型スケルトンバケット

    Cat Eシリーズの強化型バケットをベースに設計・製造されたスケルトンバケットで、耐久性・信頼性に優れています。また、メッシュサイズは、土木・解体工事で最も汎用性の高いサイズを採用しています。

  • 法面バケット

    Cat油圧ショベル用に純正の法面バケットを準備しました。広いバケット幅と大きな底面積を有した一枚板の底板を採用し、高精度かつ効率のよい整形作業を可能としています。

  • 油圧ブレーカ Eシリーズ

    様々な岩石、破砕物を効率的に砕く。 使用する現場と油圧ショベルとの相性を探求した Cat Eシリーズ油圧ブレーカ。キャタピラー社により設計・製造されており、お客さま要望に対する知識や経験が反映されています。

  • 油圧ブレーカ Bシリーズ

    国内で多く使用されている横型(サイドマウント)ブラケットタイプのCat純正ブレーカ。キャタピラー社により設計・製造されており、シンプルな構造且つ優れた打撃性能でコストパフォーマンスに優れております。

  • 小割破砕機

    コンクリートや解体廃材の破砕作業や分離作業を大量に処理するワークツールです。固定式のワイドなジョー(顎)やシリンダへのスピードバルブの標準装備などにより、強力な破砕力を発揮し、スピーディに破砕や切断作業を行えます。

336のカスタマイズ

解体仕様

強化型の作業装置や、ガード類を装備するなど耐久性を増強し、解体用アタッチメント用配管を装備した解体現場での使用に最適な仕様

砕石仕様

強化型の作業装置や、ガード類を装備するなど耐久性を増強し、過酷な砕石現場での使用に最適な仕様

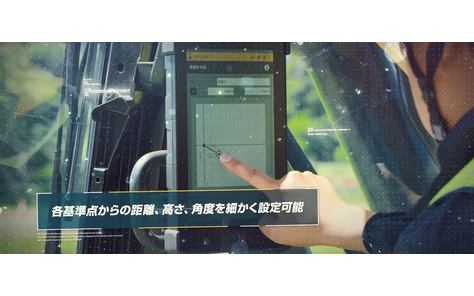

2Dアドバンス仕様

モニタ画面に直接設計面を描けます。 直線的な施工面だけでなく、凹凸のある施工面でも設計できます。 データの取り込みが不要ですぐに現場で使用が可能です

336のスペック

主要諸元

標準仕様 2Dアドバンス/グレード3D 解体仕様 砕石仕様
運転質量 35,900・ 37,950・ 37,900・
バケット(標準設定・幅/ツース) 1.5m3(1,450mm/A100) 強化型1.5m3(1,500mm/A110) 強化型1.4m3(1,450mm/A110)
メインシステム最大流量 558L/min 558L/min 558L/min
最大圧力《装置》 35,000kPa 35,000kPa 35,000kPa
最大圧力《走行時》 35,000kPa 35,000kPa 35,000kPa
最大圧力《旋回時》 29,400kPa 29,400kPa 29,400kPa

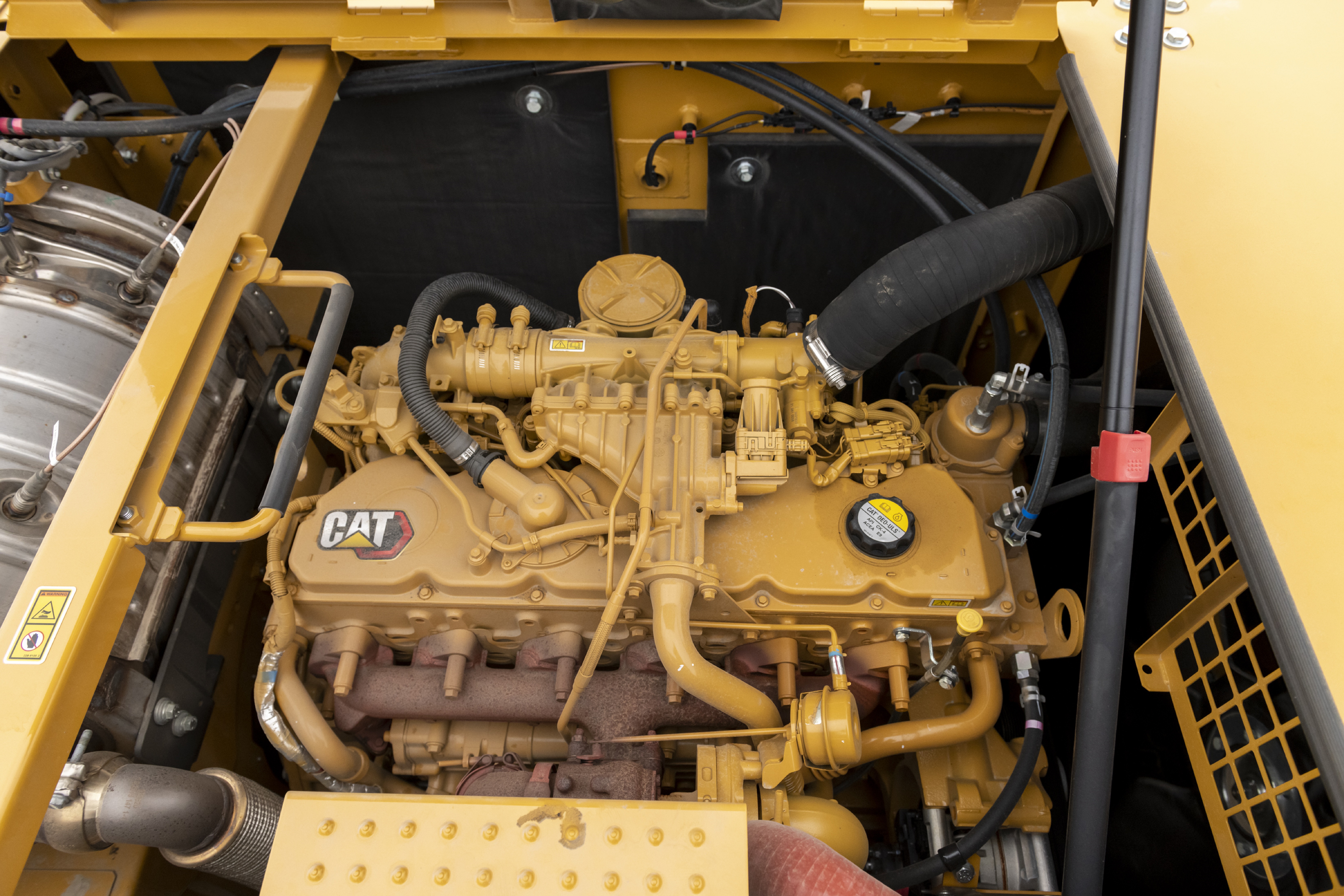

エンジン C9.3B ディーゼルエンジン4サイクル水冷直列 C9.3B ディーゼルエンジン4サイクル水冷直列 C9.3B ディーゼルエンジン4サイクル水冷直列
内径 115mm 115mm 115mm
行程 149mm 149mm 149mm
定格出力 232kW 232kW 232kW
定格回転数 1,800rpm 1,800rpm 1,800rpm
排ガス規制適合技術 尿素SCR+DPF 尿素SCR+DPF 尿素SCR+DPF
燃料タンク容量 600L 600L 600L
冷却水 40L 40L 40L
エンジンオイル交換容量 32L 32L 32L
作動油(全容量) 373L 373L 373L
作動油タンク容量 153L 153L 153L
尿素水タンク容量 80L 80L 80L

寸法

拡大する
ブーム 6.5m ブーム マス 6.18m
アーム3.2m(標準) アーム
3.9m
アーム
2.8m
アーム マス 2.55m
1 車両高さ(バケット装着時) 3,360mm 3,670mm 3,580mm 3,590mm
2 車両長さ(バケット装着時) 11,500mm 11,200mm 11,210mm 10,890mm
3 上部旋回体全幅(ミラー含まず) 3,030mm 3,030mm 3,030mm 3,030mm
4 後端旋回半径 3,530mm 3,530mm 3,530mm 3,530mm
5 カウンタウエイト下端高さ 1,250mm 1,250mm 1,250mm 1,250mm
6 最低地上高 510mm 510mm 510mm 510mm
7 タンブラ中心距離 4,040mm 4,040mm 4,040mm 4,040mm
8 履帯中心距離長 2,590mm 2,590mm 2,590mm 2,590mm
9 全幅 (トラック全幅) 600mmシュー(オプション) 3,190mm 3,190mm 3,190mm 3,190mm
700mmシュー(標準) 3,290mm 3,290mm 3,290mm 3,290mm
800mmシュー(オプション) 3,390mm 3,390mm 3,390mm 3,390mm

作業範囲

拡大する
標準仕様・解体仕様・砕石仕様・
2Dアドバンス/グレード3D仕様
マス掘削仕様
ブーム 6.5m ブーム マス 6.18m
アーム3.2m(標準) アーム
3.9m
アーム
2.8m
アーム マス 2.55m
1 最大掘削深さ 7,410mm 8,110mm 7,010mm 6,580mm
2 最大床面掘削半径 10,940mm 11,640mm 10,630mm 10,190mm
3 最大掘削高さ 10,290mm 10,700mm 10,340mm 10,030mm
4 最大ダンプ高さ 7,190mm 7,580mm 7,190mm 6,690mm
5 最小ダンプ高さ 2,690mm 1,990mm 3,090mm 3,000mm
6 最大垂直掘削深さ 6,130mm 6,950mm 6,060mm 5,070mm
