320

最新テクノロジー搭載の
次世代型油圧ショベル

画期的なテクノロジーを標準装備し、現場の問題を解決させる次世代型油圧ショベルが登場

320の製品特長

  • かつてない省燃費を実現させた構造改革

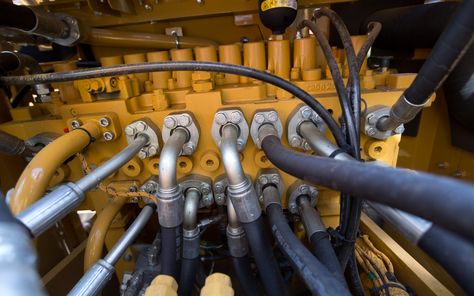

    EH(電気油圧式)コントロールバルブと電子制御油圧ポンプできめ細かいコントロールが可能に。パイロットポンプも廃止し、圧力損失を低減しすることに成功。 新設のスマートモードは、ロードファクタをセンシングし、作業負荷に応じて出力を低減でき、大幅な燃料消費の低減を達成。 クーリングファンは、電動ファンを採用したことにより消費馬力を低減。

  • 現場を変える最新テクノロジー

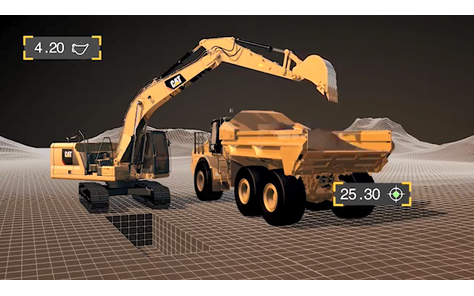

    ナビゲーションシステムのような「2Dマシンガイダンス」と油圧を制御し半自動でナビゲーションどおりに施工してくれる「マシンコントロール」を標準装備。経験の浅いオペレータでも施工品質が安定し、オペレータの疲労を軽減する上に、施工時間を大幅に短縮します。また、積載量を計量できる「ペイロード」と作業範囲を制限する「E-フェンス」まで標準装備の驚愕の1台です。

  • 新しい発想による次世代型の構造

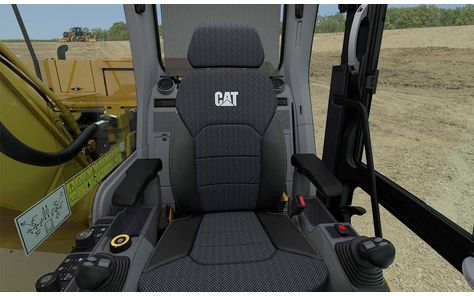

    樹脂製の燃料タンクを採用し、機体の右前方がすっきりしたため視認性が大幅に向上。さらに、エンジンルームへのアクセスは機体右側の広いスペースから容易に乗降できるようになりました。 エンジンスタートも画期的なプッシュボタン式を採用。セキュリティ認証方法も複数から選択可能。 ジョイスティックのボタン割り当てもカスタマイズできるなど操作性も大幅に向上しています。

  • 刷新されたメンテナンスと安全

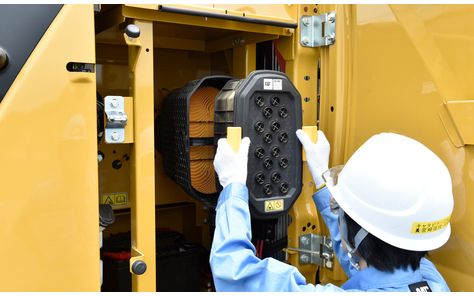

    電動リバーシングファンを標準装備しメンテンナンスの手間を削減。 プレクリーナ一体型のエアフィルタを採用しメンテナンスが容易に。 尿素水の補給やエンジンオイルレベルチェックもグラウンドレベルで行え、日常メンテナンスも安全かつ容易に。 リアビューカメラと右側カメラを標準装備し、高解像度カラーモニタで鮮明に映し出せるので死角の安全も万全。

320のアタッチメント

320をより活用するワークツールアタッチメントをご案内いたします。

  • チルトローテータカプラ

    左右のチルトに加え360°旋回により圧倒的な自由度を提供するCat®チルトローテータ。 Cat油圧ショベルと完全統合するCat純正のチルトローテータは、使いやすく、飛躍的に作 業効率をアップし、安全で確実な作業を実現します。

  • チルトバケット

    チルト機能により通常の油圧ショベルでは対応できない左右の傾きにも対応。320/323 NEXT Generationはチルトアシスト機能が標準装備となり、3D施工ではチルトも含めたマシンコントロールが可能。

  • 強化型スケルトンバケット

    Cat Eシリーズの強化型バケットをベースに設計・製造されたスケルトンバケットで、耐久性・信頼性に優れています。また、メッシュサイズは、土木・解体工事で最も汎用性の高いサイズを採用しています。

  • 法面バケット

    Cat油圧ショベル用に純正の法面バケットを準備しました。広いバケット幅と大きな底面積を有した一枚板の底板を採用し、高精度かつ効率のよい整形作業を可能としています。

  • 油圧ブレーカ Eシリーズ

    様々な岩石、破砕物を効率的に砕く。 使用する現場と油圧ショベルとの相性を探求した Cat Eシリーズ油圧ブレーカ。キャタピラー社により設計・製造されており、お客さま要望に対する知識や経験が反映されています。

  • 油圧ブレーカ Bシリーズ

    国内で多く使用されている横型(サイドマウント)ブラケットタイプのCat純正ブレーカ。キャタピラー社により設計・製造されており、シンプルな構造且つ優れた打撃性能でコストパフォーマンスに優れております。

  • 小割破砕機

    コンクリートや解体廃材の破砕作業や分離作業を大量に処理するワークツールです。固定式のワイドなジョー(顎)やシリンダへのスピードバルブの標準装備などにより、強力な破砕力を発揮し、スピーディに破砕や切断作業を行えます。

320のカスタマイズ

ショベルクレーン仕様

法律を遵守した構造と安全装置を装備した移動式クレーン仕様です。

2Dアドバンス仕様

モニタ画面に直接設計面を描けます。 直線的な施工面だけでなく、凹凸のある施工面でも設計できます。 データの取り込みが不要ですぐに現場で使用が可能です

3D仕様

最先端の3D施工を可能にした専用マシン 3D施工に必要な機器を工場出荷時典で全て搭載しています。また、i-Constructionに完全対応し、VisionLinkとの連携で施工管理もより容易に行うことができます。

320のスペック

主要諸元

標準仕様/ショベルクレーン仕様 HD仕様 SLR仕様
運転質量 20,900kg 21,530kg 22,940kg
バケット(標準設定・幅/ツース) 0.8m3(1,130mm/A80) 強化型0.9m3(1,240mm/A90) 0.53m3(920mm/J250)
メインシステム最大流量 429L/min 429L/min 429L/min
最大圧力《装置》 35,000kPa 35,000kPa 35,000kPa
最大圧力《走行時》 34,300kPa 34,300kPa 34,300kPa
最大圧力《旋回時》 26,800kPa 26,800kPa 26,800kPa
エンジン C4.4 ディーゼルエンジン
4サイクル水冷直列
ツインターボ
C4.4 ディーゼルエンジン
4サイクル水冷直列
ツインターボ
C4.4 ディーゼルエンジン
4サイクル水冷直列
ツインターボ
シリンダー数-内径×行程 4-105×127mm 4-105×127mm 4-105×127mm
定格出力 128.5kW 128.5kW 128.5kW
定格回転数 ※1 2,200rpm 2,200rpm 2,200rpm
排ガス規制適合技術 尿素SCR+DPF 尿素SCR+DPF 尿素SCR+DPF
燃料タンク容量 345L 345L 345L
冷却水 25L 25L 25L
エンジンオイル交換容量 15L 15L 15L
作動油(全容量) 234L 234L 234L
作動油タンク容量 115L 115L 115L
尿素水タンク容量 39L 39L 39L
※1ISO9249に基づきレーティングされたファン、エアクリーナ、排気システム、オルタネータなどのエンジン補器のみの状態の数値です。

寸法

拡大する
ブーム 5.7m アーム 2.9m
(標準仕様・ショベルクレーン仕様・HD仕様)
ブーム 8.85m アーム 6.28m
(SLR仕様)
1 車両高さ(バケット装着時) 3,050mm 3,190mm
2 車両長さ(バケット装着時) 9,520mm 12,750mm
3 上部旋回体全幅(ミラー含まず) 2,780mm 2,780mm
4 後端旋回半径 2,830mm 2,830mm
5 カウンタウエイト下端高さ 1,050mm 1,050mm
6 最低地上高 470mm 470mm
7 クローラ全長 4,070mm 4,450mm
8 タンブラ中心距離 3,270mm 3,650mm
9 履帯中心距離 2,200mm 2,380mm
10 トラック幅(全幅) 600mm幅シュー 2,800mm 2,980mm
700mm幅シュー 3,080mm 3,080mm
790mm幅シュー 3,170mm 3,170mm

作業範囲

拡大する
ブーム 5.7m
アーム 2.9m
(標準仕様・ショベルクレーン仕様・HD仕様)
SLRブーム 8.85m
SLRアーム 6.28m
(SLR仕様)
1 最大掘削深さ 6,620mm 11,690mm
2 最大床面掘削半径 9,760mm 15,730mm
3 最大掘削高さ 9,430mm 13,610mm
4 最大ダンプ高さ 6,590mm 11,290mm
5 最小ダンプ高さ 2,270mm 2,080mm
6 最大垂直掘削深さ 5,960mm 10,560mm
