D5の製品特長

優れた燃費性能

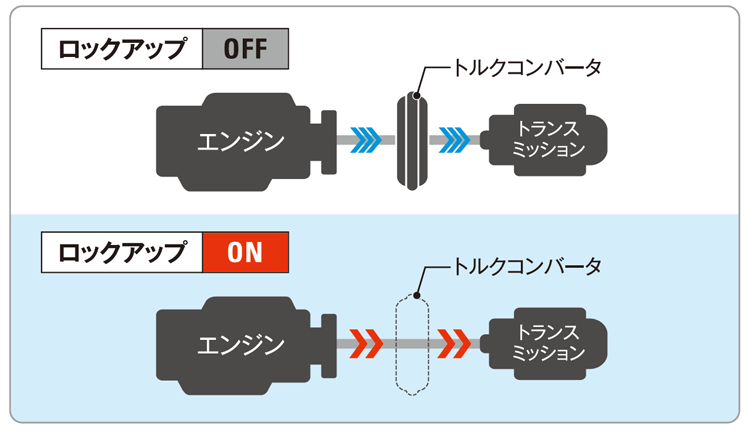

信頼と実績のあるC7.1ディーゼルエンジンを搭載し高い生産性を支えます。また、ロックアップ機能付トルクコンバータを装着しており、ある一定条件に達するとエンジンとトランスミッションをダイレクトに接続し、パワーの伝達ロスを大幅に低減することができます。さらに、フルオートマチックトランスミッションなので、作業現場の状況に合わせて自動でギアとエンジン回転数を最適化するので、生産効率が向上し、オペレータの操作が簡単です。
2Dマシンコントロール「スロープアシスト」を標準装備
＆３D施工専用機「グレード3D」をご用意

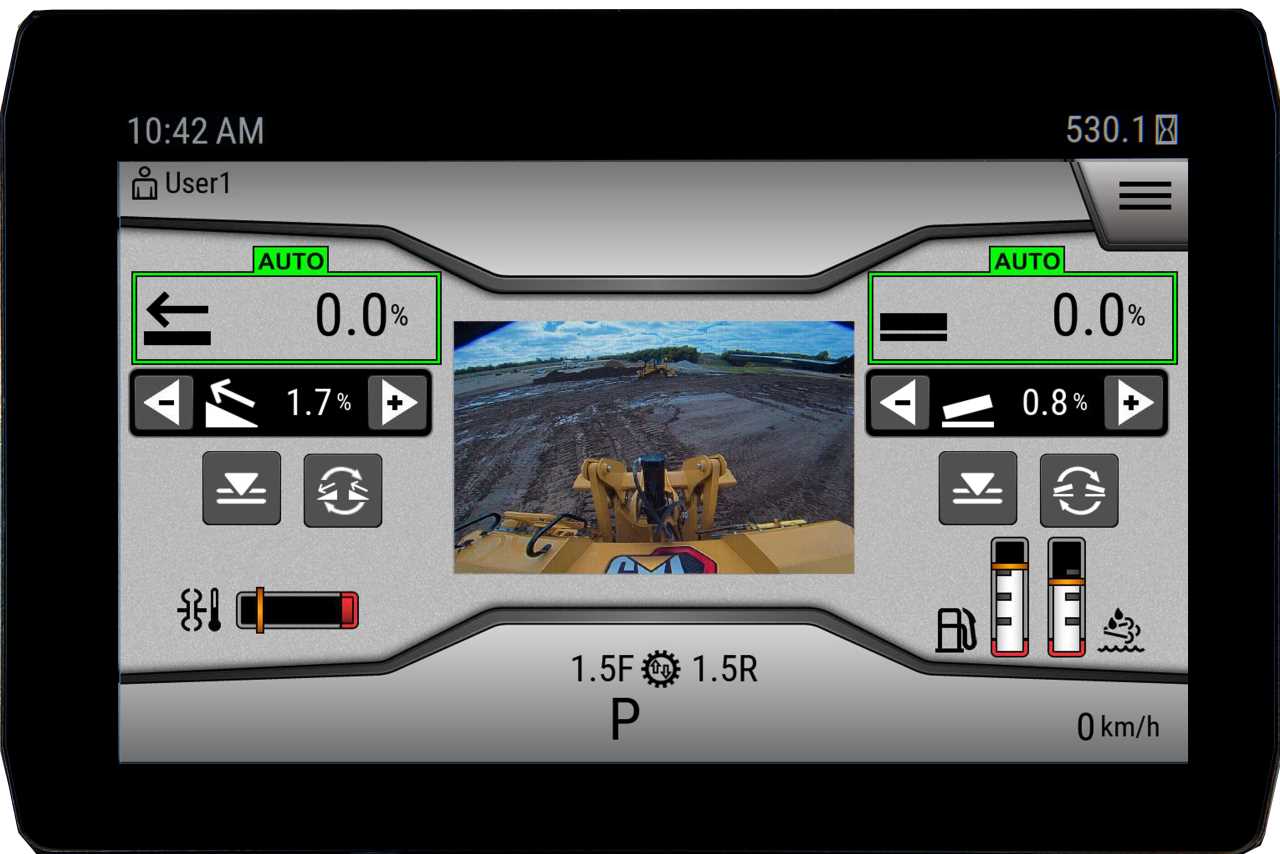

タッチスクリーン式の最新モニタ画面に目標勾配角度（縦断勾配、横断勾配）を入力し、目標設定勾配どおりとなるようにブレードリフトとブレードチルトを制御することができます。追加機器なしで、容易に2Dマシンコントロールをご利用頂けます。使い方が簡単なので、幅広い年代のオペレータに対応でき、また、経験年数に係らず施工品質を安定させることができます。
最新の３D施工システム「グレード３D」を搭載した３D専用機をご選択頂ければ、現場の作業効率が飛躍的に向上。現場をまるごと管理でき、「現場の人材不足」「ICT施工対応」などお客様の課題を解決へ導くサポートをさせて頂きます。
メンテナンスコスト最大10％低減

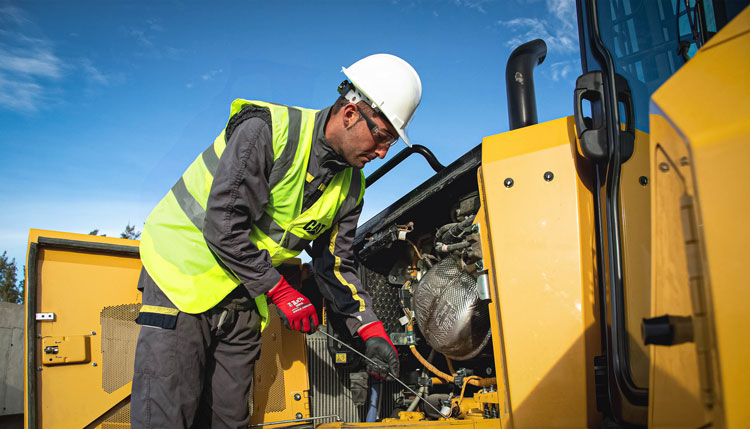

サービスポイントをより少なくし集中配置することでメンテナンスコストを節減。交換部品も削減されメンテナンスコストを大幅に低減。また、Catブルドーザの特長である高位置スプロケットを採用しており、地面からの耐衝撃性などに加えて、泥が相対的に付着しにくい構造となっておりメンテナンスの手間を最小限に抑制するよう工夫されています。<>作動油フィルタやキャブエアフィルタの交換間隔を延長しています。また、キャブの取り外し作業が最短で約30分で行えるなど、サービス時間の大幅な短縮を達成しています。
「安全」「効率性」「快適性」
三拍子揃ったオペレータ環境　

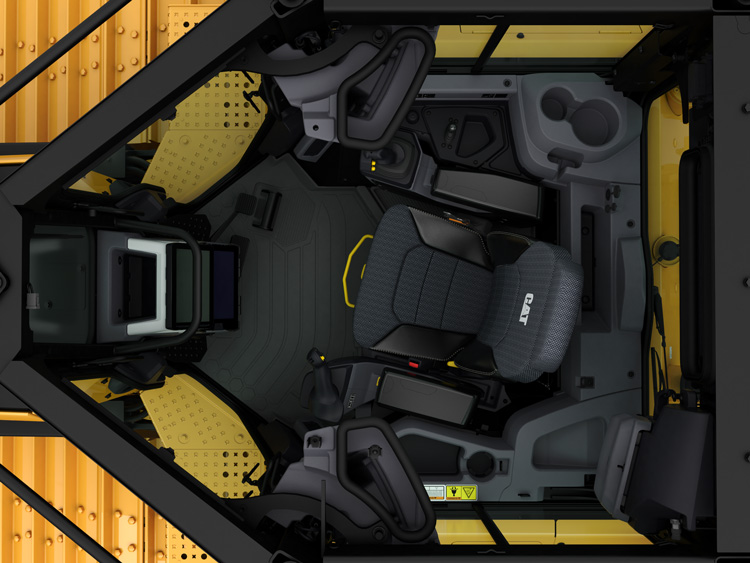

最新の高解像度タッチスクリーン式モニタを標準装備。あらゆる設定をモニタでコントロールし、機械の状態も常にモニタリングできます。低騒音・低振動型の新型キャブはROPS一体型で、オペレータを保護しつつ周囲の視認性も向上させています。今回新しく採用したNext Genシートはエアサスペンションシートで長時間の作業でも疲れにくくなっており、各部を細かく調整できるため様々な体格のオペレータにフィットさせることができます。

D5のスペック

主要諸元

		600mm シングルグローサ
運転質量		16,730 kg
接地圧		53.4 kPa [ 0.54 kgf/cm2 ]
エンジン	名称	C7.1 ディーゼルエンジン
	シリンダー数-内径×行程	6 - 105 mm × 135 mm
	総工程容積	7.1 L
	定格出力（ネット）/ 回転数（ネット）	127 kW / 1,770 min-1(rpm)
走行駆動	形式	ロックアップ機構付電子制御プラネタリ式パワーシフト
	速度段数	前後進各3段（オートシフト）
	トルクコンバータ形式	3要素1段1相
走行速度	前進／後進	9.8 km/h ／ 12.2 km/h
油圧装置	コントロール形式	電子制御油圧コントロール
	ポンプ形式	可変容量ピストンポンプ
	リリーフバルブ調整圧	25,000 kPa
容量	燃料（軽油）タンク	315 L
	尿素水タンク	16 L
	エンジンオイル交換容量	18 L
	冷却水	41 L
	作動油タンク	80 L

寸法

拡大する

ブルドーザ装置	形式	VPAT(折畳無し）
	ブレード容量(ISO 9246）	3.5 m3
	1 ブレード幅（ストレート時）	3,272 mm
	1 ブレード幅（アングル時）	2,998 mm
	2 ブレード高さ	1,261 mm
	3 最大上昇量（1）/ 下降量（2）	971 mm / 559 mm
	4 最大チルト量	257 mm
寸法	5 全長　ブレード付	5,000 mm
	6 全長　トラクタ単体	3,680 mm
	全幅　最小	2,998 mm （アングル時）
	7 全幅　トラクタ単体	2,490 mm
	8 全高　（ROPSキャブ上端）	3,085 mm
	9 クローラ中心距離	1,890 mm
	10 接地長	2,562 mm
	11 シュー幅	600 mm
	シュー枚数（片側）	42枚
	最低地上高	361mm
