320E

人々の未来へ、新環境マシーンデビュー。

世界で最も厳しいオフロード法2011年基準※をクリア。
限りなくゼロエミッションを追求するとともに低燃費を実現。

320E

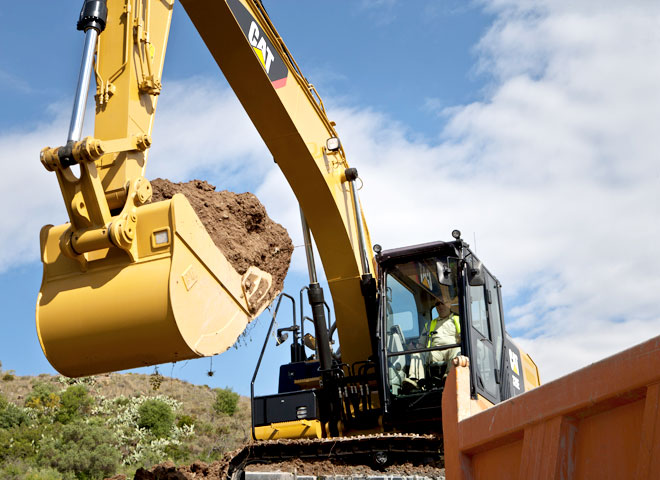

Caterpillar(R)の85年以上の歴史と実績に磨かれて誕生したCat(R)320E/320E L 油圧ショベル。
マルチインターナショナル企業ならではの経験をもとに、排出ガス規制では世界で最も厳しいオフロード法2011年基準にいち早く対応し、「クリーン」と「省エネ」を追求した新油圧ショベルです。
最新のアフタートリートメント技術採用による排出ガス中の有害物質の大幅低減をはじめ、ボルト1本のコーティングにいたるまで環境への配慮を徹底しました。

また、エンジンと油圧システムの統合制御が可能にした省エネシステムにより燃料生産性の向上も実現。
人と自然との調和をめざして、今、新環境マシンが始動します。

※オフロード法2011年基準:特定特殊自動車排出ガス2011年基準(平成22年特定特殊自動車排出ガスの規制等に関する法律施行規則等一部改正)

バッジ
環境性能・生産性

地球にやさしい環境性能と生産性の高さを実感。

オフロード法2011年基準クリア。定評のACERTTMテクノロジーに最新のアフタートリートメント技術を採用し、生産性はそのままに、限りなくゼロエミッションを追究しました。
同時に、エンジンと油圧システムの統合制御が可能にした省エネシステムの搭載により約10%の燃料消費量低減を実現しています。

注:
燃料消費量の低減は、当社従来機比となります。

環境性能と燃費効率を追求した高出力Cat(R)C6.6ディーゼルエンジン

エンジン定格出力、当社従来機比11%アップ。
クリーンな排出ガスと燃料消費量低減を両立したCat C6.6ディーゼルエンジン。アイソクロナス制御による低燃費・低騒音化。
NRS(NOx Reduction System)や、最新のアフタートリートメント技術の導入により高い環境性能を実現しました。

P.4中段のエンジンの写真

高い排出ガス浄化能力を発揮するアフタートリートメント技術「Catクリーンエミッションモジュール」

P.4右上の図

DOC/DPFの二重構造により、段階的に排出ガスをクリーンにするCatクリーンエミッションモジュールを搭載。
高い浄化作用で有害な排出ガス成分を効率よく無害化します。

DOC:
ディーゼル酸化触媒
DPF:
ディーゼルパーティキュレートフィルタ
DPF再生システム

排出ガスの浄化過程でDPF内に発生するすすを、高温の排気熱により燃焼させるDPF再生システムを採用。再生処理は、エンジン稼働中に自動で行われます。

燃費効率を向上させるエコノミーモード

P.4下段中央のパワーモード切り替えスイッチの写真

シート右側コンソールのスイッチで容易にパワーモードの切替ができます。エコノミーモードを選択することで、燃料消費量を低減できます。

1. スタンダードモード

生産性と燃費のバランスがとれた汎用的なモードです。
当社従来機比、燃料消費量約10%低減を実現しました。

2. エコノミーモード(ECO)

燃費の低減を重視した経済的なモードです。
スタンダードモードに比べ、燃料消費量約12%低減できます。

他にも燃料消費を抑える機能を搭載

アイドル時の燃費を低減する自動デセル(AEC)

操作レバー中立時、自動的にエンジン回転数が下がり騒音や排出ガスを抑えると同時に燃費を低減します。

自動的にエンジンをストップさせるオートアイドルストップ機能

一定時間アイドリング状態が続くと自動的にエンジンを停止させ、燃費・CO2排出量を低減します。エンジン停止までの時間や機能のON/OFFは、モニタ上で容易に設定できます。

稼働状況をリアルタイムにチェック可能なマルチメータ

マルチインフォメーション機能により、瞬時燃費や残存稼働時間などをフルグラフィックカラーモニタに表示できます。
省エネ運転の状況や給油タイミングのチェックに活用いただけます。

様々な基準を達成。

世界で最も厳しい排出ガス規制に適合

排出ガス規制として世界で最も厳しい特定特殊自動車排出ガス2011年基準に適合する、クリーンな環境対応機です。

バッジ

超低騒音

クリーンな排出ガスだけでなく、騒音対策も徹底して周辺環境に配慮しています。

操作空間
操作空間

オペレータにやさしい操作空間と高機能装備の結実

上質な快適と安心こそ、オペレータの負担を軽減し生産性を向上する最良の手段。 大型化して十分なスペースを確保したキャブは、ガラス面積の拡大で一段と広い視界を確保しました。 居住性や開放感を向上させると同時に、作業の安全性を高めてストレスを軽減します。

ISO適合のリアビューカメラ&ミラーを標準装備

作業時の視界を広げ安全性を高めるリアビューカメラとキャブミラーおよびライトサイドミラーを標準装備しています。リアビューカメラの映像は、キャブ内のモニタに映し出すことができ後方確認が容易です。 また、2台のカメラ映像の同時表示も可能で、カメラの増設にも対応できます。

キャブミラー

キャブミラー(フロント&レフトサイド)

ライトサイドミラー

ライトサイドミラー

リアビューカメラ

リアビューカメラ

マルチインフォーメーション機能搭載のフルグラフィックカラーモニタ

7インチ大型画面のマルチインフォメーション機能搭載フルグラフィックカラーモニタ採用。 車輌の稼働状況が確認できるマルチメータ、リアビューカメラ映像や各種警告などの表示ができます。 リアビューカメラ映像は、ゲージ類の同時表示との組合わせで3パターンから選択できます。 電子モニタリングシステムでは、マシンチェックや各種設定が可能です。

フルグラフィックカラーモニタ

安全性を高めた広視界ROPSキャブ

明るく広い操作空間、ガラス面積拡大によるワイドな作業視界、上質な新型シートなど、ゆとりあるオペレータ環境を提供します。さらにROPSキャブ搭載により安全性も向上しました。

ROPSキャブ

低振動・低騒音。静かで疲れを軽減するキャブデザイン

キャブ気密性の向上で運転席内の低騒音化がさらに促進。キャブ内騒音値が大幅に低減しました。液体封入式ビスカスマウントの採用でキャブ振動も低減されオペレータのストレスを軽減します。

プレッシャライザ機能付大容量フルオートエアコンディショナ

キャブ内の状況に応じて吹き出し口の選択や、温度センサによる温度、風量を制御します。

その他、オペレータの負担を軽減する数々の装備

疲労軽減のファブリックシート

疲労軽減のファブリックシート
位置調整機能によりあらゆる体型にフィット。解体仕様には体重調整機能付サスペンションシートを採用しています。

高さ調整機能付きアームレスト

高さ調整機能付きアームレスト
シートアレンジとともに左右のアームレストと操作レバーコンソールの高さが無段階で調整できます。

自動選局AM/FMラジオ

AUX端子付
自動選局AM/FMラジオ

ミニプラグ端子の音楽プレーヤなどを接続可能なAUX 端子付です。

油圧ロックレバー

油圧ロックレバー
全作業機をロックします。また、ロック時にしかエンジンが始動できないエンジンニュートラルスタート機能も採用しています。

12V電源ソケット

12V電源ソケット(2個)
外部機器の電源として使用できます。

エンジン非常停止スイッチ

エンジン非常停止スイッチ
シート下のスイッチによりエンジンをシャットダウンできます。

ドアラッチカバー

ドアラッチカバー
乗り降りの際に引っかかりにくく安心です。

ドリンクホルダ/灰皿

ドリンクホルダ/灰皿
ドリンクホルダには灰皿も収容できます。

Cat クオリティとメンテナンス

Cat®クオリティと効率的なメンテナンスが高性能を維持します。

Catの文字が刻まれたボルト。強度や素材、表面処理など全てのスペックにおいて厳格なCaterpillar®の世界共通基準で統一されています。 独自のツールの活用により、コンポーネントとの締結部と共にシミュレーションを行い、求められる強度を評価し、応力テストでの解析や検証を繰り返すことで初めてその基準をクリアします。 また、表面処理には環境に配慮して有害物質を排除したコーティングを施しています。 ボルト1本にまで一貫した高い品質基準のもとに製造されたコンポーネントや構造物、それらひとつひとつに信頼のCatクオリティが息づいています。

世界基準の高耐久構造。品質が実証するロングライフ設計

強靭なフロント構造

負荷のかかる箇所には高張力鋼を多用し、バッフルプレートで内部補強した大断面構造による軽量で高強度のフロント部です。

剛性の高い足回り構造

カーボディは、3次元CADシステムと解析プログラムにより設計された箱形断面構造のスパイダータイプ。荷重分散もスムーズな高信頼の足回り構造に仕上げています。

320E

1. 清掃が容易なクーリングパッケージ

クーリングパッケージ

大型のクーリングパッケージは、オイルクーラとラジエータをサイドバイサイドの並列配置としました。アフタークーラはチルトアップタイプ、エアコンコンデンサはスイングアウトタイプを採用。高いクーリング性能とグランドレベルでの容易な清掃を両立しました。

2. 油圧機器の信頼性を高める高性能カプセルフィルタ

カプセルフィルタ

作動油の浄化により油圧機器の信頼性を高めるとともに、カートリッジごとの交換で汚れた油も垂れず周囲環境に影響を与えません。

3. ISO適合の大型ガードレール

機体上面に大型のガードレールを採用し、トラックフレームのステップも大型化して整備時の安全を確保します。

4. 交換が簡単なエアコンフィルタ(外気)

キャブ側面パネルを開けるだけで、工具を必要とせずに清掃・交換ができます。

5. 開閉容易なFRP製エンジンフード

軽量タイプで開閉が容易です。

6. リモート式集中給脂

ブーム主要給脂ポイントと旋回ベアリング給脂箇所をそれぞれ1箇所に集中配置しています。

7. リモート式燃料ドレン

燃料タンクの水抜きが地上からできます。

8. 燃料リフティングポンプ

キーON時に作動し、燃料ラインのエア抜きを行います。

9. スタッドプレート

機体上面でのメンテナンス時のスリップを防止します。

10. ファイアウォール

エンジン室とポンプ室を完全に隔離しています。

日常点検の手間を軽減する長いメンテナンス間隔

モニタチェックによる日常点検項目の省力化や、長寿命のオイルフィルタ類の採用で手間とランニングコストを抑えます。

稼働時間 メンテナンス内容
500時間 エンジンオイル(CJ-4)の交換
エンジンオイルフィルタの交換
燃料フィルタの交換
フロントリンケージの給脂(バケット回り除く)
1,000時間 パイロットフィルタの交換
ドレンフィルタの交換
スイングドライブオイルの交換
2,000時間 作動油フィルタの交換
ファイナルドライブオイルの交換
5,000時間 作動油の交換

※フィルタ、オイル等の交換時間は作業条件により異なります。

スペック

作業範囲(単位:mm)

バケット種類 / 適用フロント

バケット種類 / 適用フロント

アプリケーション対応機

アプリケーション対応機の納期・仕様につきましてはお問い合わせください。

マテハン仕様機

油圧発電方式マグネット仕様機

マグネット外径:Φ1,350mm
吸着能力:920kg(嵩比重 1.3t/m3)

油圧リンク式キャプライザ付・油圧発電方式マグネット仕様機

マグネット外径:Φ1,350mm
吸着能力:920kg(嵩比重 1.3t/m3)
キャブ上昇量:2,510mm

油圧リンク式キャブライザ付グラップル仕様機

アタッチメント配管:共用及び中圧・ドレン配管付
キャブ上昇量:2,510mm

デラックス解体仕様機 専用装備品

  • 解体用キャブ及び専用フルガード
  • ハイポジションブーム
  • ブーム2点吊り対応用ストップバルブ

18mスーパーロングリーチフロント仕様

最大掘削半径:18,120mm(0.28m3掘削バケット)

ショベルクレーン(GLC-T6SC)

主な装備(JCA規格に適合)

  • 油圧安全弁
  • 急落下防止弁付ブーム・アームシリンダ
  • 過負荷制限装置
  • 水準器
  • 全格納式フックタイプ吊り具
  • 後部回転灯

吊り上げ能力

最大能力:2.9t × 6.7m
最小半径時:2.9t × 3.53m
最大半径時:1.9t × 8.68m
最大地上揚程:5.65m

装備品

●:標準装備 / ○:オプション / ー:装備不可または設定なし / ●L:320E L

装備品

全仕様標準装備品

油圧システム

  • 走行自動2速
  • ブーム/アーム自然降下防止弁
  • アーム再生回路
  • 高効率ブームエネルギー再生システム
  • 旋回反転防止弁
  • オートマチックスイングブレーキ
  • 高性能カプセルフィルタ

安全装備

  • ROPSキャブ
  • リアビューカメラ
  • ライトサイドミラー
  • キャブミラー
  • ファイアウォール
  • ラミネートフロントガラス
  • 巻込み式シートベルト
  • 緊急脱出用ハンマ
  • 油圧ロックレバー
  • 2ブリードトラックアジャスタ
  • スタッドプレート(滑り止め)
  • けん引フック
  • 緊急時ブーム降下装置
  • 大型ガードレール
  • エンジン非常停止スイッチ
  • エンジンニュートラルスタート機構

室内装備

  • フルグラフィックカラーモニタ
  • 油水レベルオートチェック機能
  • AUX端子付自動選局AM/FMラジオ
  • 書類入れ/マガジンラック
  • ドリンクホルダ/小物入れ
  • ルームライト/コートフック
  • 灰皿
  • 12V電源ソケット×2
  • フロアマット
  • プレッシャライザ機能付フルオートエアコンディショナ(頭寒足熱機能付)
  • デフロスタ

その他装備

  • Catクリーンエミッションモジュール
  • エコノミーモード
  • キャタピラーワンキーシステム
  • 残光機能付ブーム左ライト
  • 本体ライト×1
  • ウォータセパレータ
  • ダブルエレメントエアフィルタ(ラジアルシールエアフィルタ/インジケータ付)
  • ラジエータスクリーン
  • 自動デセル
  • ワンタッチローアイドル
  • オートアイドルストップ機能
  • ストレージボックス
  • 工具一式
  • グリスガン
  • プロダクトリンクジャパン

主なオプション

  • 5.7m 強化型Gブーム
  • 2.5m Mアーム(Gブーム用、B1ファミリ)
  • 2.9m 強化型Lアーム(Gブーム用、B1ファミリ)
  • 3.9m ELアーム(Gブーム用、B1ファミリ)
  • スーパーロングリーチフロント
    (8.85mブーム、6.28mアーム、0.45m3バケット等)
  • サンスクリーン
  • レインプロテクタ
  • 4wayコントロールパターンクイックチェンジャ
  • トラベルアラーム
  • 32W作動油
  • 寒冷地仕様
  • KAB 65/K4エアサスペンションシート
    (ハイバック、シートヒータ及びベンチレータ付)
  • 残光機能付ハロゲンキャブライト×2
  • 残光機能付HIDキャブライト×2
  • 残光機能付ブーム右ライト
  • FOGSガード(フロント及び固定式トップガード)
  • プレクリーナ
